Obiettivi principali
- Gestire grandi volumi di bobine d’acciaio (circa 3 ton ciascuna)
- Garantire continuità dei flussi fino a circa 60 bobine/ora
- Mantenere precisione e stabilità del ciclo operativo
- Operare senza degrado prestazionale anche su cicli prolungati (fino a 48 ore)
Vincoli e requisiti tecnici
- Diametri variabili delle unità di carico e tolleranze dimensionali strette
- Spazio disponibile definito: circa 6.150 m² e altezza massima 14 m
- Gestione di bobine ad alta temperatura (fino a 200°C in uscita produzione)
- Necessità di combinare alta densità, continuità di servizio e controllo geometrico delle UDC
La nostra soluzione
Aspetti distintivi

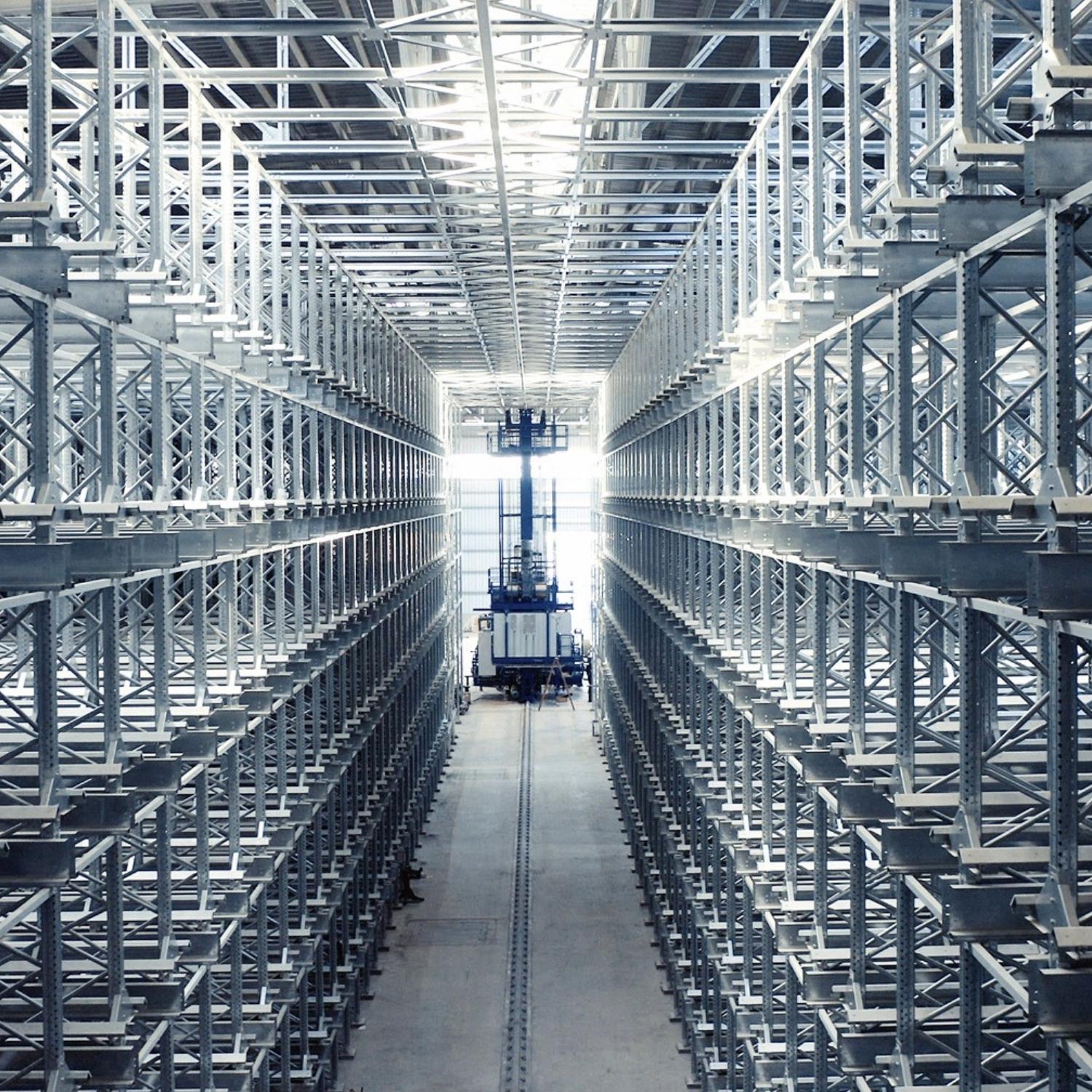

1. Sistema automatico con trasloelevatori e satellite
Per la movimentazione delle bobine ad alto peso è stata adottata un’architettura con trasloelevatori automatici equipaggiati con satellite (navetta dedicata), in grado di operare in multi-profondità mantenendo precisione nelle traiettorie anche con diametri variabili delle unità di carico.
2. Configurazione di stoccaggio per coil ad alta densità

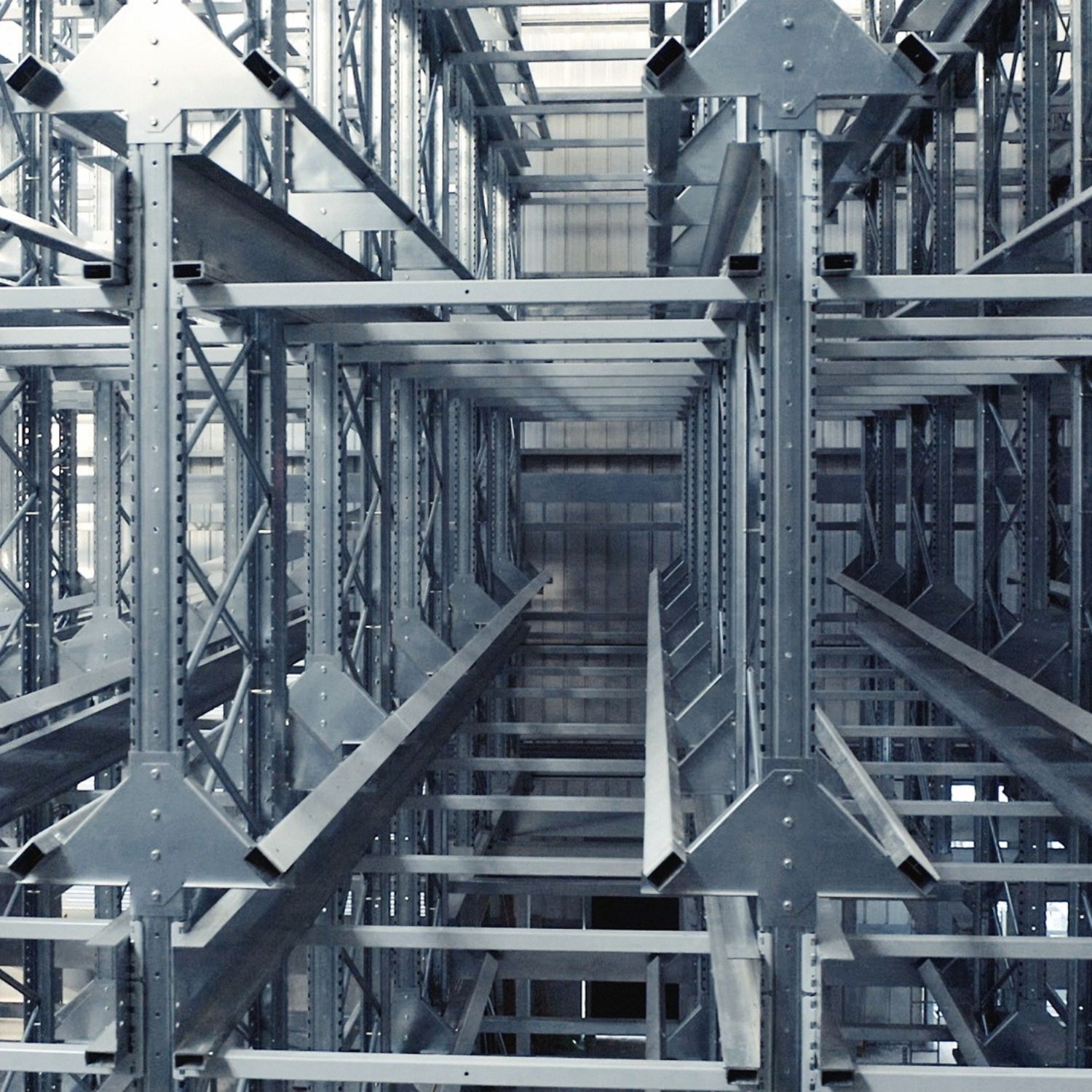

- Il magazzino automatico porta-bobine è progettato con mensole dotate di tubi inclinati, dimensionati per accogliere differenti diametri di coil.
- La navetta satellite consente la movimentazione delle bobine in profondità nella stessa corsia, aumentando la densità di stoccaggio.
3. Controllo strutturale e precisione del sistema
- Modulblok ha introdotto una soluzione tecnica basata su un tubo di sostegno in profondità che controlla la deformazione delle guide.
- Questo consente di: preservare la precisione di movimento, mantenere tolleranze strette anche con carichi elevati, garantire stabilità dinamica del sistema. La soluzione evita l’aumento dello spessore delle guide, riducendo peso, inerzia e costi.
Dati tecnici
| Voce | Valore | |
|---|---|---|
| System type | Magazzino autoportante automatico con tecnologia Raider | |
| Storage capacity | 3.315 posti pallet | |
| Height | 18 metri | |
| Operative performance | 46 cicli combinati IN/OUT – 35 cicli OUT (picco) | |
| Operating stations | 2 baie di picking automatiche | |
| Surface | 62 x 20 m |
Benefici Ottenuti
Alta densità di stoccaggio e ottimizzazione dello spazio
Capacità di circa 4.700 bobine su 6.150 m² a 14 m di altezza, grazie a configurazione multi-profondità e ottimizzazione della geometria di stoccaggio.
Continuità operativa in condizioni di picco
Gestione fino a circa 60 bobine/ora per cicli continuativi di 48 ore, senza degrado delle prestazioni operative.
Precisione e stabilità del movimento
Controllo della deformazione delle guide tramite tubo di sostegno in profondità, con riduzione delle flessioni e maggiore accuratezza delle traiettorie.
Maggiore sicurezza operativa
Riduzione degli interventi manuali su unità di carico ad alto peso e maggiore controllo dei processi di movimentazione.

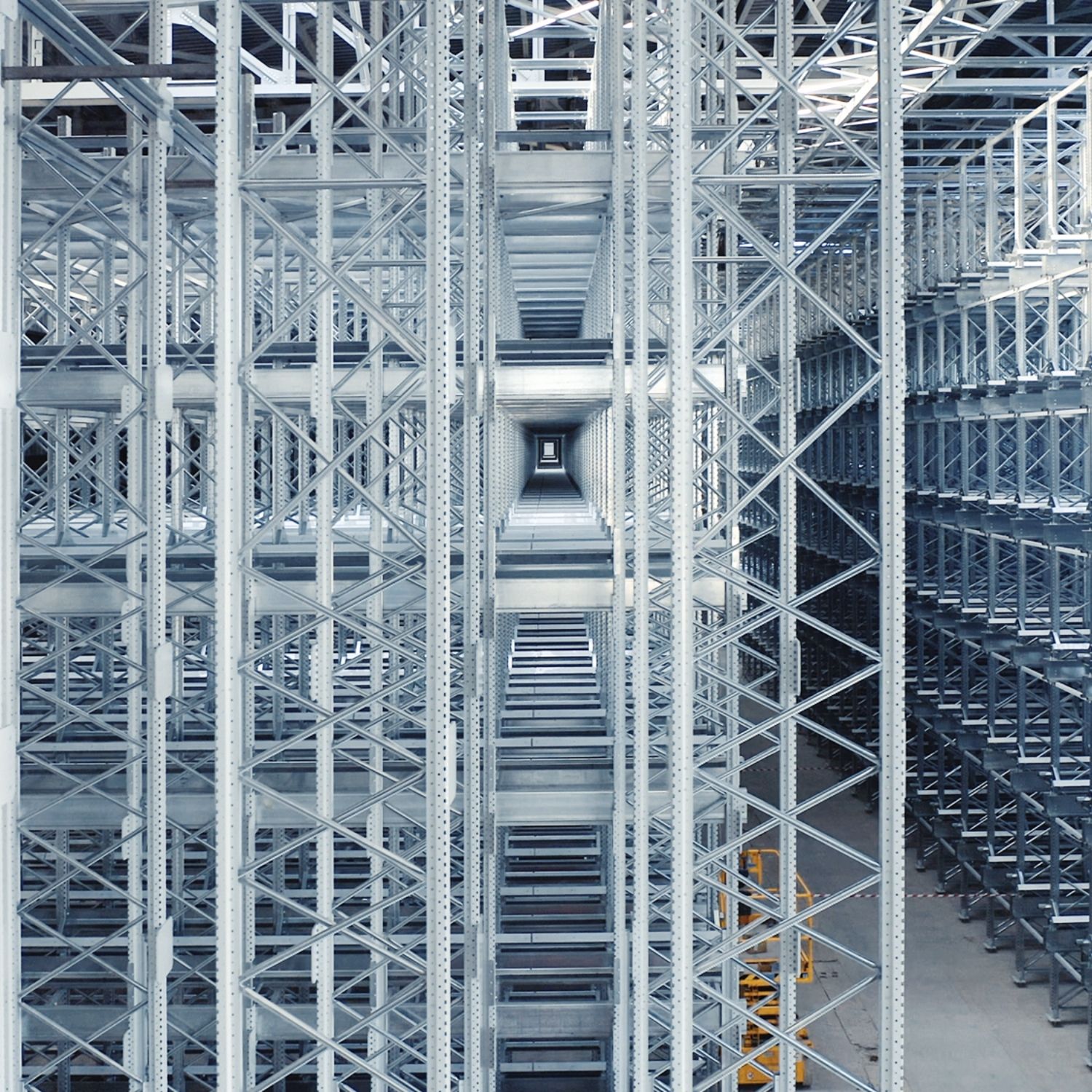

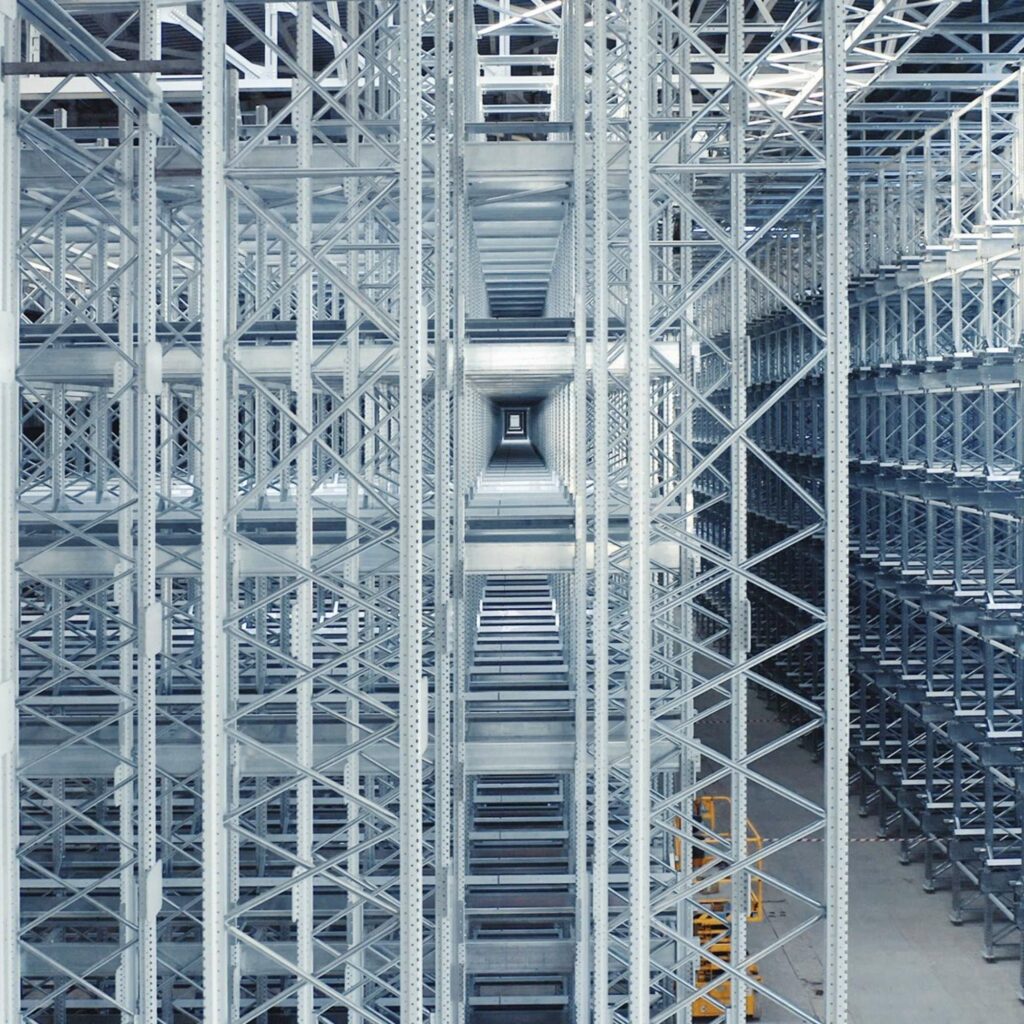

Gallery
Consulta la gallery per visualizzare il progetto nelle sue diverse fasi e configurazioni operative.
